Automatisme Silo de stockage de céréales

Automatisme et supervision d’un silo de stockage de céréales – Coopérative agricole (12 000 tonnes)

Un projet clé en main d’automatisation industrielle pour le stockage agricole

Nous avons récemment réalisé l’automatisation complète d’un silo de stockage de céréales pour une coopérative agricole, d’une capacité de 12 000 tonnes. Ce projet s’inscrit dans une démarche de modernisation des installations de stockage, visant à optimiser les performances industrielles et garantir la qualité de conservation des grains.

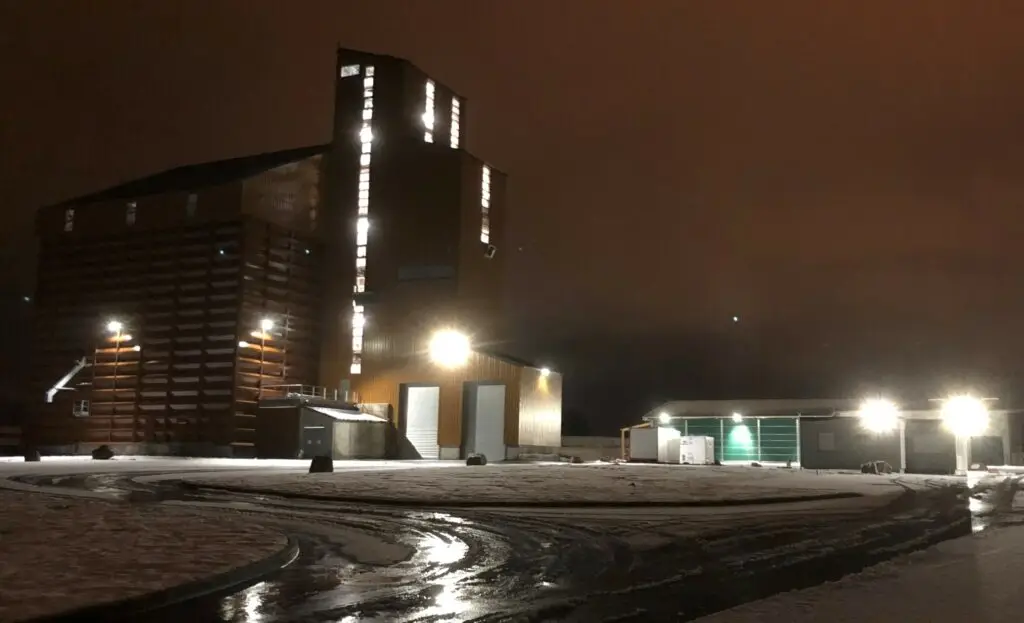

Silo de stockage des céréales

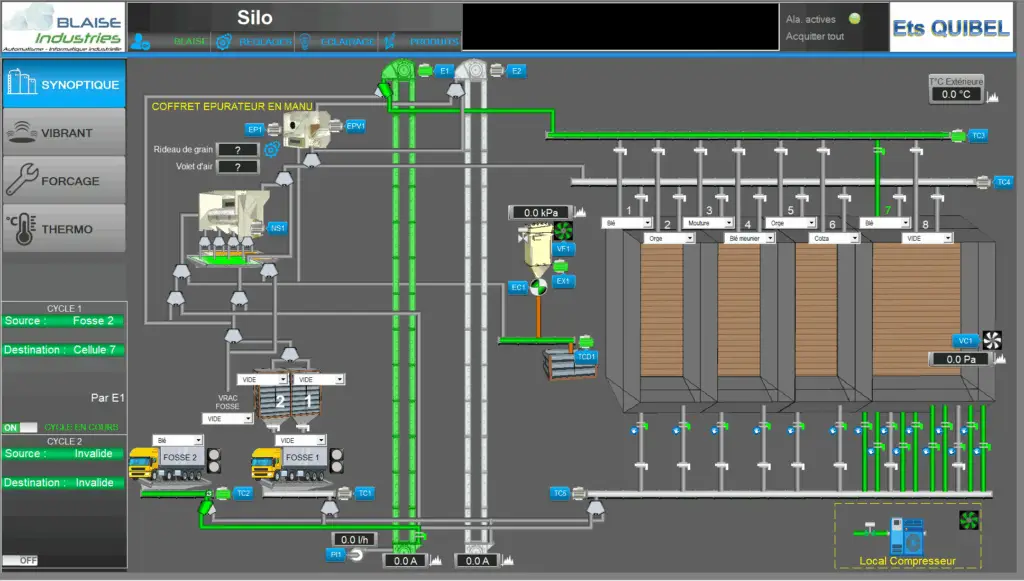

Automatisme et supervision du silo de céréales

Le cœur du système repose sur la programmation d’un automate Schneider M340 couplé à deux superviseurs PcVue. Un développement spécifique de scripts SCADA a été mis en œuvre pour permettre une remontée précise des données de thermométrie en temps réel, assurant ainsi un suivi rigoureux des conditions de stockage.

Technologies mises en œuvre :

  • Automate M340 (Schneider Electric)
  • Supervision PcVue
  • Scripts SCADA sur mesure
  • Bus de terrain AS-i (IFM) pour la gestion des capteurs et actionneurs
  • Communication MODBUS TCP pour l’interconnexion avec l’automatisme des fonds vibrants
Automatisme silo de stockage de céréales

Motorisation et variation de vitesse

L’automatisation des équipements électromécaniques du silo a nécessité le paramétrage des variateurs de vitesse ATV et des démarreurs progressifs ATS de Schneider Electric, garantissant une gestion souple et efficace des motorisations.

Collaboration avec notre partenaire électrique

L’ensemble du chantier a été réalisé en collaboration avec notre partenaire SARL Quibel Électricité (76), qui est intervenu pour les parties électriques du projet :

  • Conception et câblage des armoires process et utilités
  • Pose des chemins de câbles
  • Tirage et raccordement des câbles
  • Aménagement du local électrique du silo

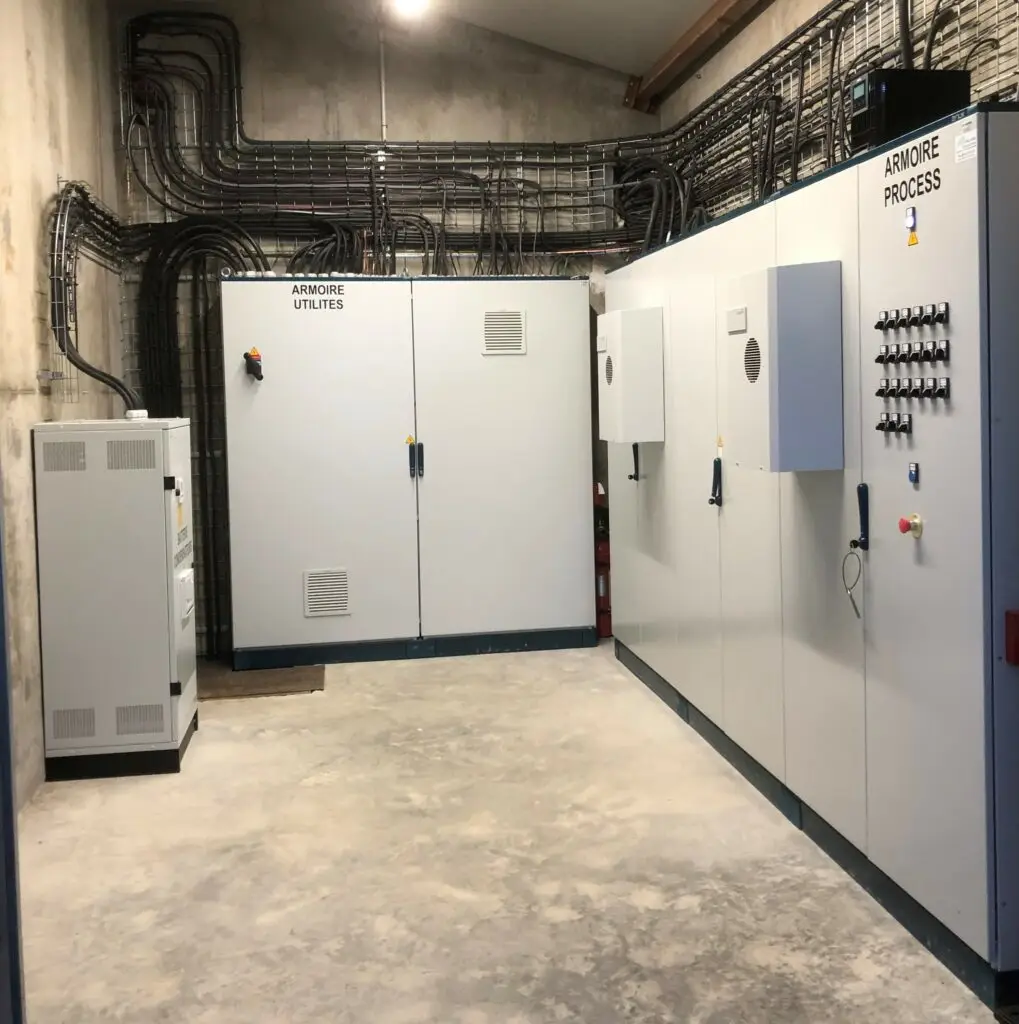

Local électrique du silo

Composition du silo de céréales automatisé

Ce silo agricole comprend les équipements suivants, entièrement intégrés dans le système d’automatisme :

  • 8 cellules de stockage
  • 2 fonds vibrants
  • 1 nettoyeur de grains
  • 1 épurateur
  • 2 élévateurs
  • 1 système d’aspiration centralisée
  • 2 fosses de réception

Un projet d’automatisme industriel sur mesure

Ce projet illustre notre capacité à concevoir et déployer des solutions d’automatisme industriel complètes pour le secteur agricole. Grâce à notre expertise en systèmes automatisés, supervision SCADA et intégration de variateurs, nous apportons à nos clients des solutions fiables, évolutives et adaptées à leurs contraintes métiers.
